JT1401風速傳感器-高精度

產品簡介：

        JT1401微風傳感器，是基于加載了電流的高靈敏度熱敏電阻，其散熱率與風速具有對應函數關系的基本原理開發而成的。該傳感器具有全向測試、響應時間快的特點，能夠快速捕捉微小空氣流動的動態變化，可測試低至0.05m/s的風速，適合于對環境微風速的測試場景，特別是建筑微氣候環境的測試。

        傳感器采用桿狀一體化結構，預留標準航空接口，適用于便攜風速測試儀器開發使用，也可集成于測試系統中使用。傳感器具備標準RS485通信接口，方便用戶開發使用。

       JT1401風速傳感器屬于建通科技JT1400系列風速傳感器，其定位為緊湊型、便攜式高靈敏度全向風速傳感器，適用于便攜設備二次集成及配套開發。JT1401屬于典型的熱式風速傳感器，其測試原理為：對高靈敏度的熱敏電阻加載恒功率電信號→測量熱敏電阻散熱功率變化量→代入功率與風速對應函數→輸出實測風速值m/s。

      為保證JT1401的高測試精確度，建通科技研發團隊基于上述原理著重針對以下兩個關鍵點進行了重點研發：

功率變化測量精確化：

       散熱功率的變化與環境溫度緊密相關，需對環境溫度進行實時補償測試。JT1400系列傳感器除在采集電路端設計有精確的環境溫度（風溫）傳感器外，還設置有一路獨立的NTC進行物理補償，通過雙重補償設計對散熱功率變化進行更為精確的測量，進而實現了高穩定、高精度、高靈敏度的風速測試。

基礎器件預衰減：

       熱式傳感器在使用過程中，由于敏感器件衰減而導致的測試誤差問題不容忽視。建通科技在JT1400系列風速傳感器的生產過程中，核心敏感器件在封裝之前都經過帶載預衰減3個月以上以提前釋放敏感器件的衰減量，預衰減完成后對器件進行篩選、測試的過程后，選用性能達到穩定使用要求的敏感器件進行最終封裝。

功能特點：

360°全向測試——出色的全向均勻性：球形測風感應頭，以及無遮擋結構設計， 不僅使得JT1401實現了360°范圍的全范圍測試，還在該范圍內有較好的一致性。特別適合空氣流動方向隨機性大、波動大的微風環境測試。

高安全性——彈性探頭，不易損壞：高靈敏的感應頭比較脆弱，極易受損，JT1401采用彈性封裝結構，解決了使用過程中不小心碰撞后造成的損毀。

高準確度——雙溫度補償：對于熱式風速測試原理，環境溫度（風溫）變化是影響測試精度的主要因素之一，即能夠在更寬的溫度范圍內保證測試精度。JT1400系列采用物理補償和風溫實時補償雙重溫度補償，實現了穩定可靠的精確修正，實現了高精度的測試。

高靈敏度——動態響應0.2s（t90）：體積更小的感應頭（直徑小于0.5mm），具有更小的熱滯后性和更快的風速變化響應，極大提升了傳感器的整體響應速度。動態響應實測可達到3s，滿足環境熱舒適性測試要求。

高集成度：JT1401采用采集變送電路和測風探頭一體化設計，無需外掛的變送電路，配套標準航空插頭，結構緊湊小巧，便于使用。

高可靠性——進行可靠性實驗：依據工業級設計，全部進行高低溫試驗、振動試驗、鹽霧試驗、防護等級試驗等。

Modbus 協議：

規格尺寸：

電氣連接：

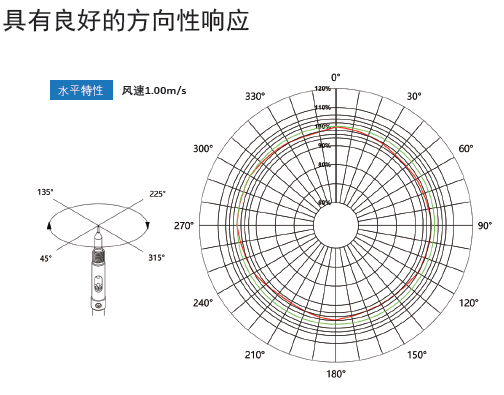

全向型風速傳感器方向性響應：

JT1401風速傳感器-高精度

全向微風傳感器 · 高響應

構建風速測量系統（連接多通道RS485數據采集儀構建風速測量系統）

       可通過支架將多個風速傳感器連接至RS485數據采集儀上,構建成為一套多通道風速測量系統，用于對室內氣流組織的測量，暖通空調通風設計，也可連接PLC對室內氣流進行控制。

技術規格：

型號選擇

Selection

示例： JT1401-2 引線長2m的JT1401風速傳感器
